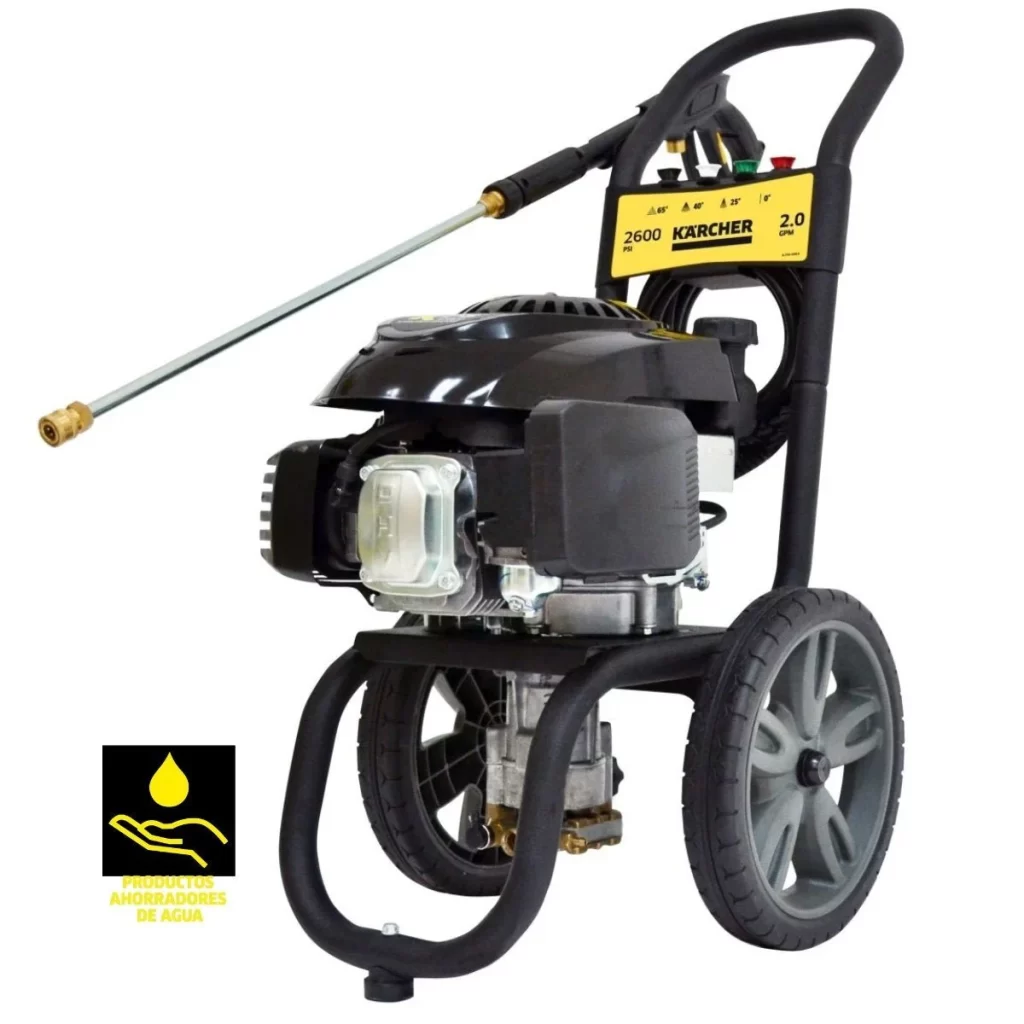

Hidrolavadora Karcher 2600 PSI Motor Honda GCV 160: Обзор и Преимущества

Двухфазный мотор 5 HP: мощный двухфазный электродвигатель для промышленных задач

YBZa-H Морской кран Взрывозащищенный двигатель

Введение: Почему выбор YVF2-H важен для морских операций

Современные морские суда и нефтяные платформы требуют надежных и энергоэффективных решений для управления критически важным оборудованием. YVF2-H Морской привод с переменной частотой обеспечивает точное регулирование скорости и стабильную работу электродвигателей. Использование неправильного привода может привести к повышенному энергопотреблению, частым простоям и дополнительным расходам на обслуживание.
С помощью инструментов, таких как Motor frame Size chart pdf или IEC60092 Морские электрические аксессуары, инженеры могут выбирать подходящие модели и избегать дорогостоящих ошибок при эксплуатации.

Преимущества YVF2-H Морской привод с переменной частотой

Специализированный морской частотно-регулируемый электродвигатель серии YVF2-H разработан
специально для морского применения, обеспечивая эффективную работу и точное регулирование скорости. Благодаря встроенному преобразователю частоты этот электродвигатель обеспечивает бесступенчатое регулирование скорости, что делает его идеальным выбором для различного морского оборудования, требующего регулируемой скорости, например, насосов, воздуходувок и гидравлических систем. Высокая энергоэффективность, низкий уровень шума и надежность делают его предпочтительным выбором для использования в морских условиях.

Основные характеристики специализированного морского частотно-регулируемого привода серии YVF2-H

Бесступенчатое регулирование скорости: обеспечивает плавную и непрерывную регулировку скорости, повышая энергоэффективность и гибкость системы.
Высокий пусковой крутящий момент: обеспечивает значительный пусковой крутящий момент, гарантируя надежную работу даже в условиях больших нагрузок.
Конструкция, оптимизированная для морских условий: создана для работы в суровых морских условиях, устойчива к коррозии и имеет прочную конструкцию.
Улучшенное охлаждение: оснащен независимым вентилятором принудительного охлаждения, обеспечивающим оптимальное охлаждение на всех скоростях для надежной работы.
Энергоэффективность: разработано для снижения энергопотребления при сохранении стабильной и высокопроизводительной работы.
Широкий спектр применения: подходит для судовых насосов, воздуходувок, сепараторов, гидравлических систем и другого вспомогательного оборудования.
Соответствие: соответствует международным стандартам, обеспечивая безопасность и надежность морских операций.

Специализированный морской частотно-регулируемый привод серии YVF2-H —
это долговечное, энергоэффективное решение, обеспечивающее точное управление и надежную работу для морских применений, требующих работы с переменной скоростью.

Стандарты и сертификация

IEC60034									Вращающиеся электрические машины
IEC60068									Экологические испытания
IEC60072									Размеры и выходные характеристики вращающихся электрических машин
IEC60092									Морские электрические аксессуары

Условия эксплуатации

Рамка

H80-H355

Власть

0.55-355 KW

Температура окружающей среды

0- 45℃

Высота

0 m

Относительная влажность

≤95%

Уровень изоляции

Номинальное напряжение

380V

Номинальная частота

50HZ

Долг

Способ установки

B3,B5,B35,V1

Назначение подшипника

Размер рамы	Количество поляков	Подшипники приводного конца B3、B5、B35	Подшипники приводного конца V1	Неприводной конец
80	4, 6	6204-2RS/C3	6204-2RS/C3	6204-2RS/C3
90	4, 6	6205-2RS/C3	6205-2RS/C3	6205-2RS/C3
100	4, 6	6206-2RZ/C3	6206-2RZ/C3	6206-2RZ/C3
112	4, 6, 8	6206-2RZ/C3	6206-2RZ/C3	6206-2RZ/C3
132	4, 6, 8	6208-2RZ/C3	6208-2RZ/C3	6208-2RZ/C3
160	4, 6, 8	6309-2RZ/C3	6309-2RZ/C3	6309-2RZ/C3
180	4, 6, 8	6311/C3	6311/C3	6311/C3
200	4, 6, 8	6312/C3	6312/C3	6312/C3
225	4, 6, 8	6313/C3	6313/C3	6312/C3
250	4, 6, 8	6314/C3	6314/C3	6313/C3
280	4, 6, 8	6317/C3	6317/C3	6314/C3
315	4, 6, 8	6319/Z2	7319ACJ	6319/Z2
355	4, 6, 8	6322/Z2	7322ACJ	6322/Z2

Модель	Номинальная мощность(kW)	Номинальный ток(A)	Номинальный крутящий момент (N·m)	BDT/RLT (Tmax/T_N)	Диапазон частот постоянного крутящего момента (Hz)	Диапазон частот постоянного тока (Hz)
YVF2-80M1-4-H	0.55	1.5	3.5	2.3	5 ~ 50	50 ～ 100
YVF2-80M2-4-H	0.75	2.1	4.7	2.3	5 ~ 50	50 ～ 100
YVF2-90S-4-H	1.1	2.7	7	2.3	5 ~ 50	50 ～ 100
YVF2-90L-4-H	1.5	3.6	9.5	2.3	5 ~ 50	50 ～ 100
YVF2-100L1-4-H	2.2	5.0	14	2.3	5 ~ 50	50 ～ 100
YVF2-100L2-4-H	3	6.8	19	2.3	5 ~ 50	50 ～ 100
YVF2-112M-4-H	4	8.9	25.4	2.3	5 ~ 50	50 ～ 100
YVF2-132S-4-H	5.5	11.7	35	2.3	5 ~ 50	50 ～ 100
YVF2-132M-4-H	7.5	15.4	47.7	2.3	5 ~ 50	50 ～ 100
YVF2-160M-4-H	11	22.6	70	2.3	5 ~ 50	50 ～ 100
YVF2-160L-4-H	15	30.5	95.5	2.3	5 ~ 50	50 ～ 100
YVF2-180M-4-H	18.5	35.9	117.1	2.3	5 ~ 50	50 ～ 100
YVF2-180L-4-H	22	42.2	140.9	2.3	5 ~ 50	50 ～ 100
YVF2-200L-4-H	30	57.3	190.9	2.3	5 ~ 50	50 ～ 100
YVF2-225S-4-H	37	70.2	235.5	2.3	5 ~ 50	50 ～ 100
YVF2-225M-4-H	45	84	286.4	2.3	5 ~ 50	50 ～ 100
YVF2-250M-4-H	55	104	350.1	2.3	3～ 50	50 ～ 100
YVF2-280S-4-H	75	139	477.7	2.3	3～ 50	50 ～ 100
YVF2-280M-4-H	90	164	572.9	2.3	3～ 50	50 ～ 100
YVF2-315S-4-H	110	201	700.2	2.2	3～ 50	50 ～ 100
YVF2-315M-4-H	132	240	840.3	2.2	3～ 50	50 ～ 100
YVF2-315L1-4-H	160	289	1,018	2.2	3～ 50	50 ～ 100
YVF2-315L2-4-H	200	361	1,273	2.2	3～ 50	50 ～ 100
YVF2-355M-4-H	250	464	1,592	2.2	3～ 50	50 ～ 100
YVF2-355L-4-H	315	582	2,005	2.2	3～ 50	50 ～ 100

Модель	Номинальная мощность(kW)	Номинальный ток(A)	Номинальный крутящий момент (N·m)	BDT/RLT (Tmax/T_N)	Диапазон частот постоянного крутящего момента (Hz)	Диапазон частот постоянного тока (Hz)
YVF2-90S-6-H	0.75	2.2	7.2	2.1	5～ 50	50 ～ 100
YVF2-90L-6-H	1.1	3.2	10.5	2.1	5～ 50	50 ～ 100
YVF2-100L-6-H	1.5	4	14.3	2.1	5～ 50	50 ～ 100
YVF2-112M-6-H	2.2	5.8	21	2.1	5～ 50	50 ～ 100
YVF2-132S-6-H	3	7.2	28.7	2.1	5～ 50	50 ～ 100
YVF2-132M1-6-H	4	9.5	38.2	2.1	5～ 50	50 ～ 100
YVF2-132M2-6-H	5.5	12.5	52.5	2.1	5～ 50	50 ～ 100
YVF2-160M-6-H	7.5	17.1	71.6	2.1	5～ 50	50 ～ 100
YVF2-160L-6-H	11	25	105.1	2.1	5～ 50	50 ～ 100
YVF2-180L-6-H	15	33	143.2	2.1	5～ 50	50 ～ 100
YVF2-200L1-6-H	18.5	37.6	176.7	2.1	5～ 50	50 ～ 100
YVF2-200L2-6-H	22	44.7	210.1	2.1	5～ 50	50 ～ 100
YVF2-225M-6-H	30	61.1	286.5	2.1	5～ 50	50 ～ 100
YVF2-250M-6-H	37	71	353.4	2.1	3～ 50	50 ～ 100
YVF2-280S-6-H	45	86.4	429.8	2.0	3～ 50	50 ～ 100
YVF2-280M-6-H	55	103	525.3	2.0	3～ 50	50 ～ 100
YVF2-315S-6-H	75	141	716.3	2.0	3～ 50	50 ～ 100
YVF2-315M-6-H	90	169	859.5	2.0	3～ 50	50 ～ 100
YVF2-315L1-6-H	110	205	1,051	2.0	3～ 50	50 ～ 100
YVF2-315L2-6-H	132	246	1,261	2.0	3～ 50	50 ～ 100
YVF2-355M1-6-H	160	302	1,528	2.0	3～ 50	50 ～ 100
YVF2-355M2-6-H	200	377	1,910	2.0	3～ 50	50 ～ 100
YVF2-355L-6-H	250	469	2,388	2.0	3～ 50	50 ～ 100

Модель	Номинальная мощность(kW)	Номинальный ток(A)	Номинальный крутящий момент (N·m)	BDT/RLT (Tmax/T_N)	Диапазон частот постоянного крутящего момента (Hz)	Диапазон частот постоянного тока (Hz)
YVF2-132S-8-H	2.2	5.8	28	2.0	5～ 50	50 ～ 100
YVF2-132M-8-H	3	7.6	38.2	2.0	5～ 50	50 ～ 100
YVF2-160M1-8-H	4	10.5	50.9	2.0	5～ 50	50 ～ 100
YVF2-160M2-8-H	5.5	13.4	70	2.0	5～ 50	50 ～ 100
YVF2-160L-8-H	7.5	17.7	95.5	2.0	5～ 50	50 ～ 100
YVF2-180L-8-H	11	25.6	140.1	2.0	5～ 50	50 ～ 100
YVF2-200L-8-H	15	33.3	191	2.0	5～ 50	50 ～ 100
YVF2-225S-8-H	18.5	40.3	235.6	2.0	5～ 50	50 ～ 100
YVF2-225M-8-H	22	47.4	278.1	2.0	5～ 50	50 ～ 100
YVF2-250M-8-H	30	64.7	382	2.0	3～ 50	50 ～ 100
YVF2-280S-8-H	37	79.8	471.1	2.0	3～ 50	50 ～ 100
YVF2-280M-8-H	45	94.8	573	2.0	3～ 50	50 ～ 100
YVF2-315S-8-H	55	114	700.3	2.0	3～ 50	50 ～ 100
YVF2-315M-8-H	75	152	955	2.0	3～ 50	50 ～ 100
YVF2-315L1-8-H	90	179	1,146	2.0	3～ 50	50 ～ 100
YVF2-315L2-8-H	110	218	1,400	2.0	3～ 50	50 ～ 100
YVF2-355M1-8-H	132	265	1,681	2.0	3～ 50	50 ～ 100
YVF2-355M2-8-H	160	320	2,037	2.0	3～ 50	50 ～ 100
YVF2-355L-8-H	200	399	2,547	2.0	3～ 50	50 ～ 100

Монтажные приспособления (IM)

Размер рамы	Монтажные приспособления (IM)
80～280	B3, B5, B35, V1
315～355	B3, B35, V1

Размер рамы	A	B	C	D	E	F	G	H	K	AB	AC	AD	HD	L
80M	125	100	50	19	40	6	15.5	80	10	165	165	145	220	370
90S	140	100	56	24	50	8	20	90	10	180	195	155	250	400
90L	140	125	56	24	50	8	20	90	10	180	195	155	250	430
100L	160	140	63	28	60	8	24	100	12	205	215	180	270	465
112M	190	140	70	28	60	10	24	112	12	230	240	190	300	490
132S	216	140	89	38	80	10	33	132	12	270	275	210	345	530
132M	216	178	89	38	80	10	33	132	12	270	275	210	345	575
160M	254	210	108	42	110	12	37	160	15	320	330	255	420	660
160L	254	254	108	42	110	12	37	160	15	320	330	255	420	715
180M	279	241	121	48	110	14	42.5	180	15	355	380	280	455	810
180L	279	279	121	48	110	14	42.5	180	15	355	380	280	455	850
200L	318	305	133	55	110	16	49	200	19	395	420	305	505	890
225S	356	286	149	60	140	18	53	225	19	435	470	335	560	930
225M	356	311	149	60	140	18	53	225	19	435	470	335	560	970
250M	406	349	168	65	140	18	58	250	24	490	510	370	615	1,050
280S	457	368	190	75	140	20	67.5	280	24	550	580	410	680	1,100
280M	457	419	190	75	140	20	71	280	24	550	580	410	680	1,180
315S	508	406	216	80	170	22	71	315	28	635	645	530	845	1,130
315M	508	457	216	80	170	22	71	315	28	635	645	530	845	1,390
315L	508	508	216	80	170	22	71	315	28	635	645	530	845	1,480
355M	610	560	254	95	170	25	86	355	28	730	730	655	1,100	1,750
335L	610	630	254	95	170	25	86	355	28	730	730	655	1,100	1,800

Размер рамы	D	E	F	G	M	N	P	S	T	n	AC	AD	HF	L
80M	19	40	6	15.5	165	130	200	12	3.5	4	175	145	185	370
90S	24	50	8	20	165	130	200	12	3.5	4	195	155	195	400
90L	24	50	8	20	165	130	200	12	3.5	4	195	155	195	430
100L	28	60	8	24	215	180	250	15	4.0	4	215	180	245	465
112M	28	60	8	24	215	180	250	15	4.0	4	240	190	265	490
132S	38	80	10	33	265	230	300	15	4.0	4	275	210	315	530
132M	38	80	10	33	265	230	300	15	4.0	4	275	210	315	575
160M	42	110	12	37	300	250	350	19	5.0	4	330	255	385	660
160L	42	110	12	37	300	250	350	19	5.0	4	330	255	385	715
180M	48	110	14	42.5	300	250	350	19	5.0	4	380	280	430	810
180L	48	110	14	42.5	300	250	350	19	5.0	4	380	280	430	850
200L	55	110	16	49	350	300	400	19	5.0	4	420	305	480	890
225S	60	140	18	53	400	350	450	19	5.0	8	470	335	535	930
225M	60	140	18	53	400	350	450	19	5.0	8	470	335	535	970

Размер рамы	A	B	C	D	E	F	G	H	K	M	N	P	S	T	n	AB	AC	AD	HD	L
80M	125	100	50	19	40	6	15.5	80	10	165	130	200	12	3.5	4	165	175	145	220	370
90S	140	100	56	24	50	8	20	90	10	165	130	200	12	3.5	4	180	195	155	250	400
90L	140	125	56	24	50	8	20	90	10	165	130	200	12	3.5	4	180	195	155	250	430
100L	160	140	63	28	60	8	24	100	12	215	180	250	15	4.0	4	205	315	180	270	465
112M	190	140	70	28	60	8	24	112	12	215	180	250	15	4.0	4	230	240	190	300	490
132S	216	140	89	38	80	10	33	132	12	265	230	300	15	4.0	4	270	275	210	345	530
132M	216	178	89	38	80	10	33	132	12	265	230	300	15	4.0	4	270	275	210	345	575
160M	254	210	108	42	110	12	37	160	15	300	250	350	19	5.0	4	330	330	255	420	660
160L	254	254	108	42	110	12	37	160	15	300	250	350	19	5.0	4	330	330	255	420	715
180M	279	241	121	48	110	14	42.5	180	15	300	250	350	19	5.0	4	355	380	280	455	810
180L	279	279	121	48	110	14	42.5	180	15	300	250	350	19	5.0	4	355	380	280	455	850
200L	318	305	133	55	110	16	49	200	19	350	300	400	19	5.0	4	395	420	305	505	890
225S	356	286	149	60	140	18	53	225	19	400	350	450	19	5.0	8	435	470	335	560	930
225M	356	311	149	60	140	18	53	225	19	400	350	450	19	5.0	8	435	470	335	560	970
250M	406	349	168	65	140	18	58	250	24	500	450	550	19	5.0	8	490	510	370	615	1,050
280S	457	368	190	75	140	20	67.5	280	24	500	450	550	19	5.0	8	550	580	410	680	1,100
280M	457	419	190	75	140	20	67.5	280	24	500	450	550	19	5.0	8	550	580	410	680	1,180
315S	508	406	216	80	170	22	71	315	28	600	550	660	24	6.0	8	635	645	530	845	1,330
315M	508	457	216	80	170	22	71	315	28	600	550	660	24	6.0	8	635	645	530	845	1,390
315L	508	508	216	80	170	22	71	315	28	600	550	660	24	6.0	8	635	645	530	845	1,480
355M	610	560	254	95	170	25	86	355	28	740	680	800	24	6.0	8	730	710	655	1,100	1,750
355L	610	630	254	95	170	25	86	355	28	740	680	800	24	6.0	8	730	710	655	1,100	1,800

Размер рамы	D	E	F	G	M	N	P	S	T	n	AC	AD	HF	L
80	19	40	6	15.5	165	130	200	12	3.5	4	165	175	260	370
90S	24	50	8	20	165	130	200	12	3.5	4	180	180	270	400
90L	24	50	8	20	165	130	200	12	3.5	4	180	180	270	430
100L	28	60	8	24	215	180	250	15	4.0	4	205	195	300	465
112M	28	60	8	24	215	180	250	15	4.0	4	230	205	320	490
132S	38	80	10	33	265	230	300	15	4.0	4	270	265	380	530
132M	38	80	10	33	265	230	300	15	4.0	4	270	265	380	575
160M	38	110	12	37	300	250	350	19	5.0	4	325	270	450	660
160L	38	110	12	37	300	250	350	19	5.0	4	325	270	450	715
180M	48	110	14	42.5	300	250	350	19	5.0	4	380	280	500	788
180L	48	110	14	42.5	300	250	350	19	5.0	4	380	280	500	820
200L	55	110	16	49	350	300	400	19	5.0	4	420	305	550	960
225S	60	140	18	53	400	350	450	19	5.0	8	470	335	610	1,020
225M	60	140	18	53	400	350	450	19	5.0	8	470	335	610	1,060
250M	65	140	18	58	500	450	550	19	5.0	8	510	370	650	1,160
280S	75	140	20	67.5	500	450	550	19	5.0	8	580	410	720	1,220
280M	75	140	20	67.5	500	450	550	19	5.0	8	580	410	720	1,300
315S	80	170	22	71	600	550	660	24	6.0	8	645	530	900	1,530
315M	80	170	22	71	600	550	660	24	6.0	8	645	530	900	1,520
315L	80	170	22	71	600	550	660	24	6.0	8	645	530	900	1,610
355M	95	170	25	86	740	680	800	24	6.0	8	710	655	1,100	1,890
355L	95	170	25	86	740	680	800	24	6.0	8	710	655	1,100	1,940

Специализированный морской частотно-регулируемый электродвигатель серии YVF2-H предназначен
для питания широкого спектра морского оборудования, обеспечивая надежную работу и энергоэффективность в сложных морских условиях. Благодаря плавному регулированию скорости и прочной конструкции он идеально подходит для использования на судах и нефтяных платформах, обеспечивая точное и эффективное управление критически важным оборудованием.

Ключевые приложения

Насосы: Идеально подходят для питания различных морских насосов, включая осушительные, балластные и охлаждающие насосы, с регулируемой скоростью для оптимизации расхода и использования энергии.
Вентиляторы: приводят в действие вентиляционные системы на судах, обеспечивая эффективный поток воздуха и контроль температуры в машинных отделениях, грузовых трюмах и других помещениях.
Сепараторы: подходят для питания сепараторов и систем фильтрации, обеспечивая точный контроль для эффективных процессов разделения.
Гидравлическое оборудование: идеально подходит для гидравлических систем, включая рулевые механизмы, лебедки и палубные механизмы, обеспечивая надежный крутящий момент и точную регулировку скорости.
Вспомогательное оборудование: обеспечивает питание различных вспомогательных систем на судах и нефтяных платформах, таких как компрессоры, генераторы и подъемное оборудование, обеспечивая стабильную и эффективную работу.

В компании
«//////////» мы стремимся предоставлять клиентам по всему миру экономичную и высококачественную продукцию для малолитражных автомобилей и гарантируем своевременную доставку каждого заказа. Мы гарантируем доставку 40-футового контейнера в течение 7–10 дней. Чтобы помочь вам сэкономить на стоимости доставки, мы оптимизируем объём загрузки и повышаем эффективность перевозок. Благодаря развитой логистической сети мы быстро доставляем продукцию на все континенты, включая Латинскую Америку, Северную Америку, Юго-Восточную Азию, Европу и Африку, воздушным, морским и наземным транспортом.

Мы тщательно продумываем упаковку, чтобы защитить продукцию во время транспортировки, гарантируя её целостность и безопасность. Благодаря многолетнему опыту мы успешно доставили тысячи контейнеров в страны и регионы по всему миру, обеспечивая точность и надёжность каждой поставки. Мы гордимся качеством нашего производства, строго контролируя каждый этап — от производства и проверки до доставки. Наши обязательства выходят за рамки продаж; мы предлагаем комплексное послепродажное обслуживание и гарантии, чтобы обеспечить каждому клиенту беззаботный опыт.

Сохранение двигателя Stratus 2.4: важность выбора правильной прокладки

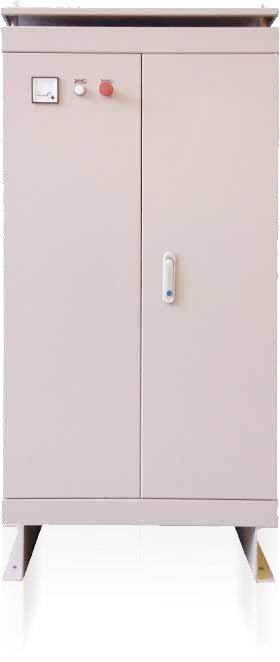

Блок управления пуско-спусковым устройством с сопротивлением ротора серии QDR2
